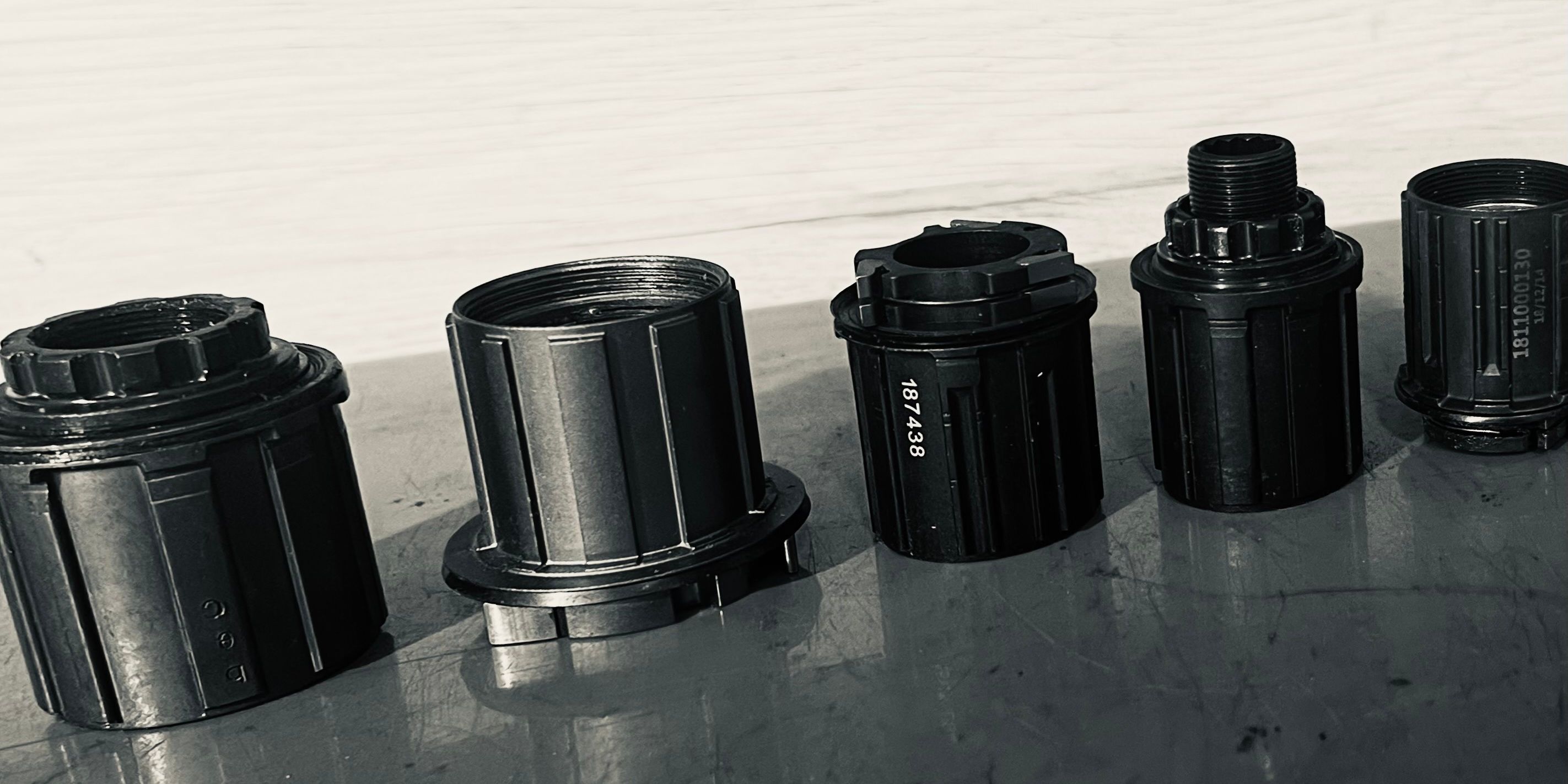

Boss typer - HG, XD og Microspline
Usikker på hvilken type boss du har – eller hvilken kassett som passer? Her får du en komplett guide til de vanligste standardene: Shimano HG, SRAM XD og Shimano Microspline.
Denne guiden er laget for deg som skrur selv, og hjelper deg å velge riktige deler første gang.
Boss, eller freehub body, er delen på baknavet som kassetten monteres på. Ulike systemer har forskjellig innfesting, og det er viktig at boss og kassett er kompatible.
- Bestemmer hvilken kassett du kan bruke.
- Ulike produsenter benytter ulike standarder.

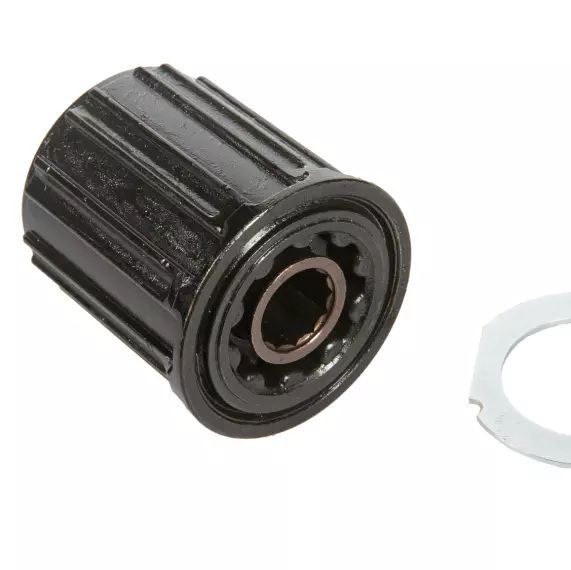

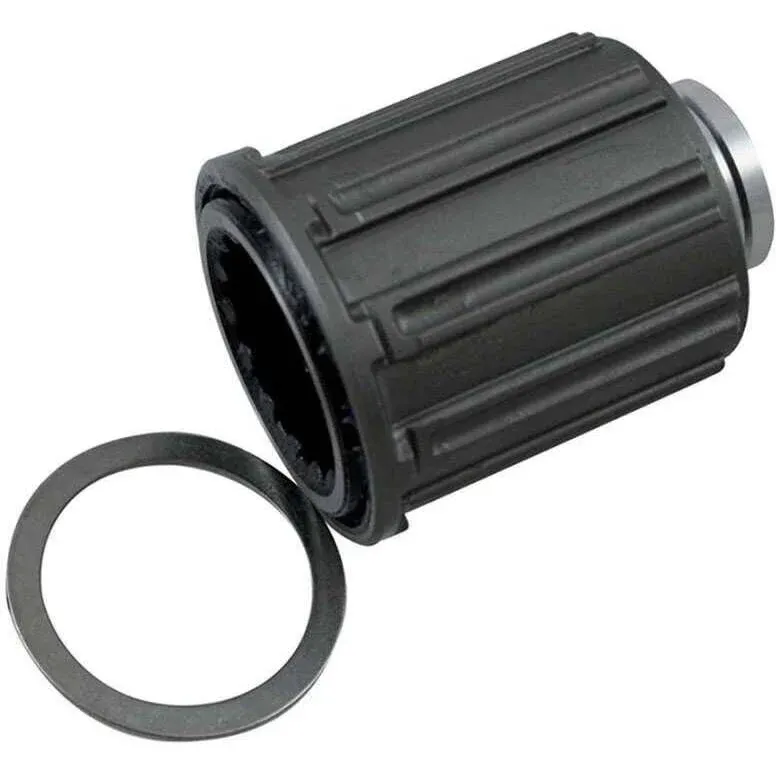

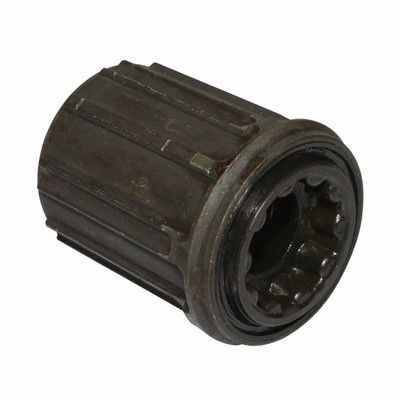

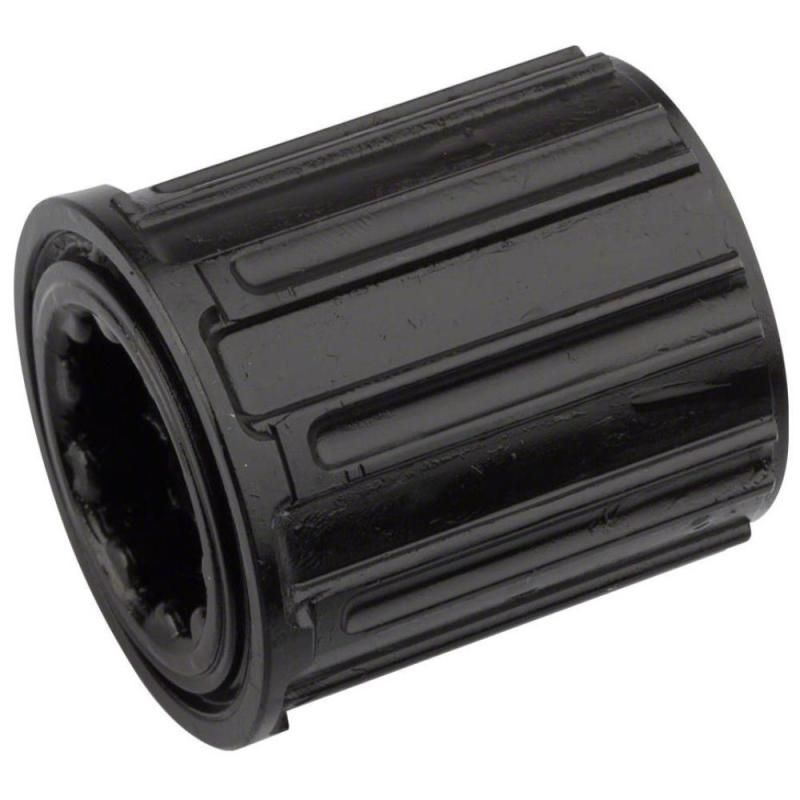

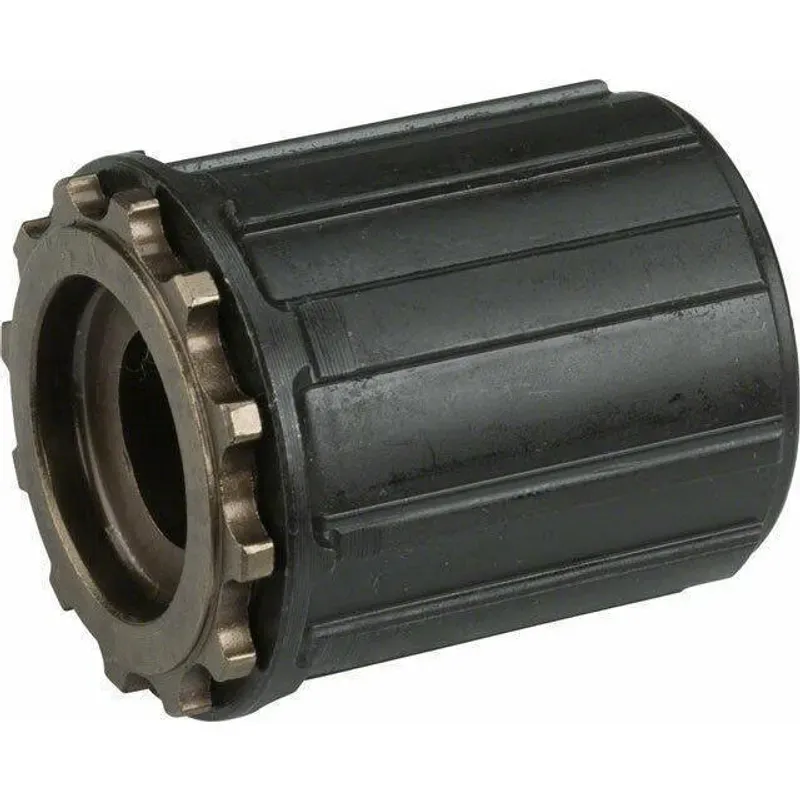

HG
HG (HyperGlide) er den mest utbredte standarden og finnes på de fleste sykler, både nye og eldre.
- Passer til Shimano og SRAM 8–11-delte kassetter.
- Brukes også på mange 12-delte kassetter fra SRAM, SunRace og flere andre produsenter.
- Kjennetegn: Splines med ett bredere spor som styrer riktig montering.
- 11- og 12-delte landeveiskassetter fra Shimano bruker et HG-boss som er 1,85 mm lengre enn standard MTB/HG-boss. Eldre kassetter kan monteres med en avstandsring, men landeveiskassetter passer ikke på standard HG-boss.
- Det finnes også en kort 7-delt variant (ofte kalt HG-S) som er ca. 31 mm lang. Den passer kun til 7-delte kassetter og er relativt sjelden, da de fleste 7-delte systemer bruker skrudd frikrans.
HG
34.9/35mm

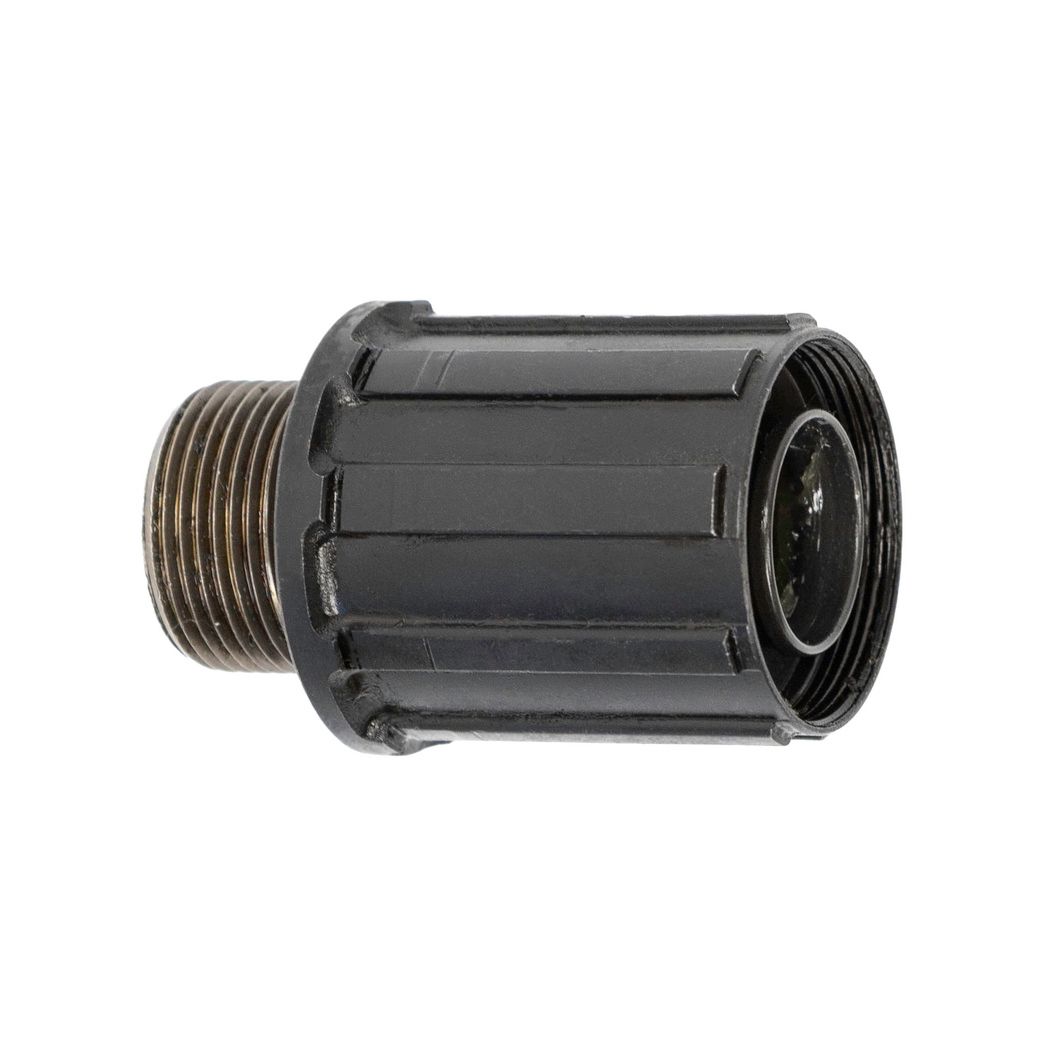

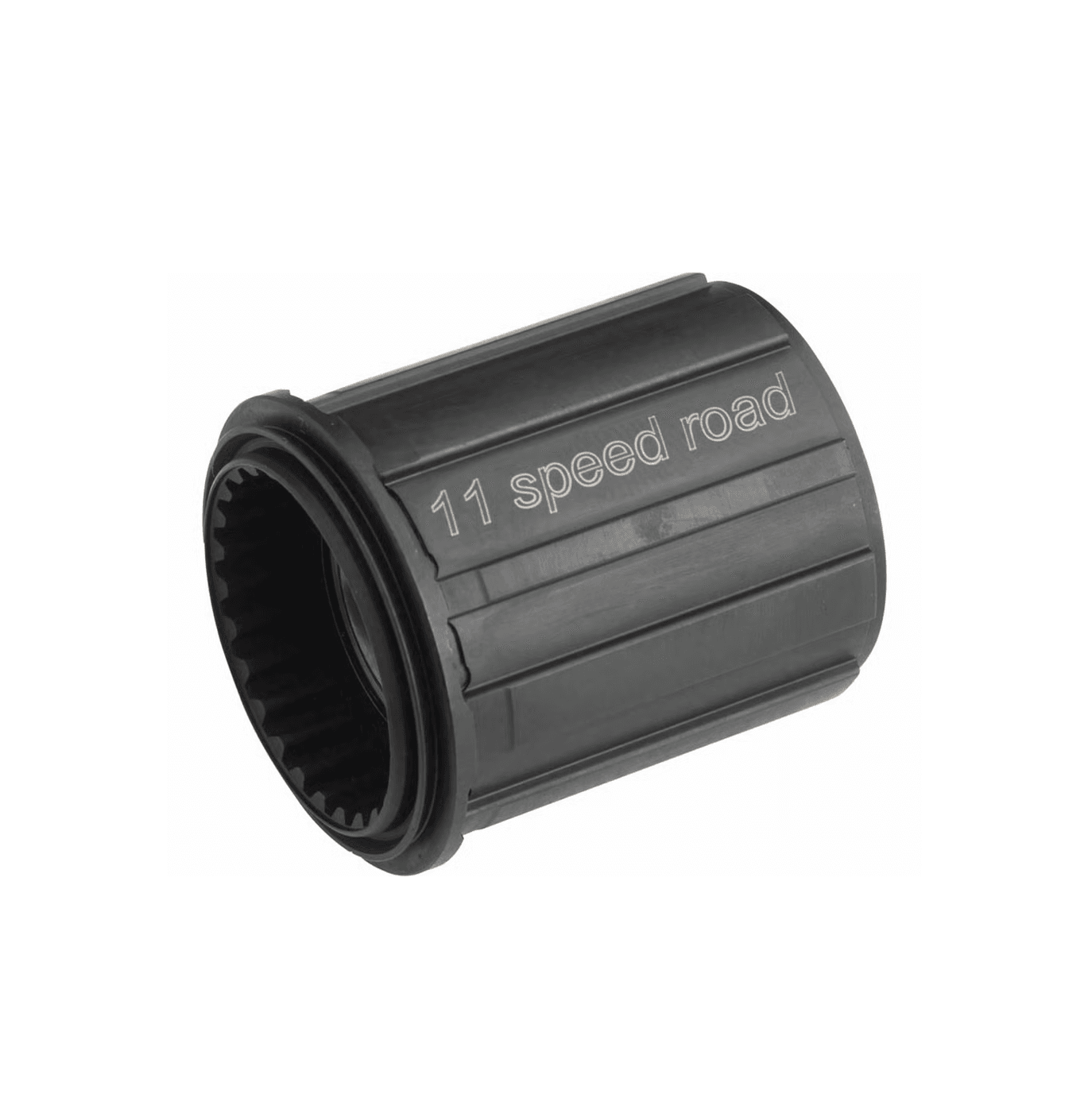

HG Road 11/12s
36.8mm

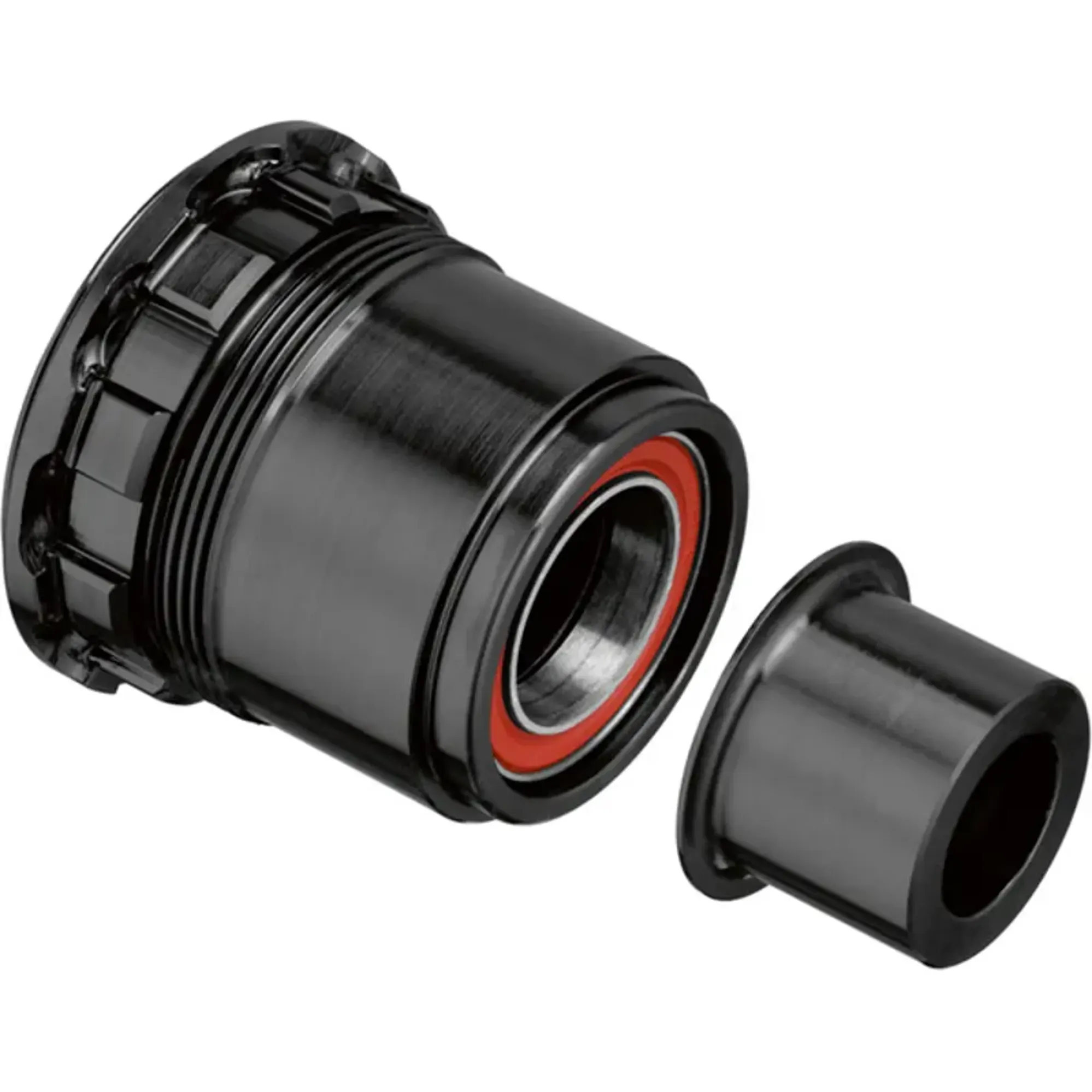

XD / XDR
XD er utviklet av SRAM for å muliggjøre mindre minste tannhjul (10T).
- Passer til: SRAM 11- og 12-delt (Eagle)
- Kjennetegn: Skrus på (ikke splines på samme måte som HG)
- Gir mulighet for 10T minste tannhjul

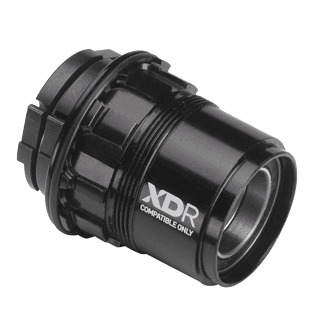

XDR er en videreutvikling av SRAM XD-boss, tilpasset landevei og gravel. Den er 1,85 mm lengre enn XD og brukes med SRAM XDR-kassetter (typisk 12-delt).
En vanlig XD-kassett kan brukes på XDR-boss ved hjelp av en 1,85 mm spacer, men en XDR-kassett kan ikke monteres på vanlig XD-boss.
XD
XDR

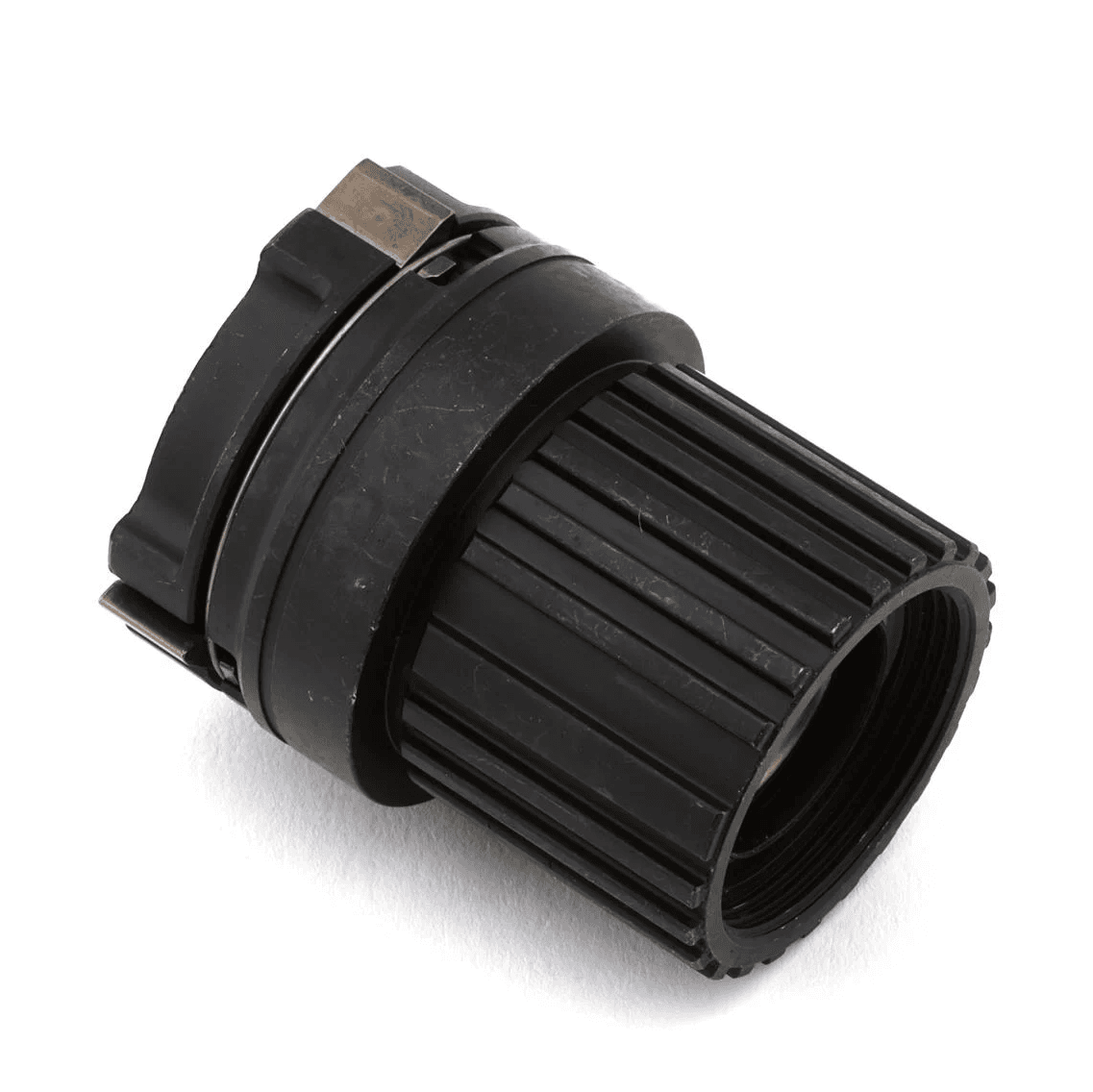

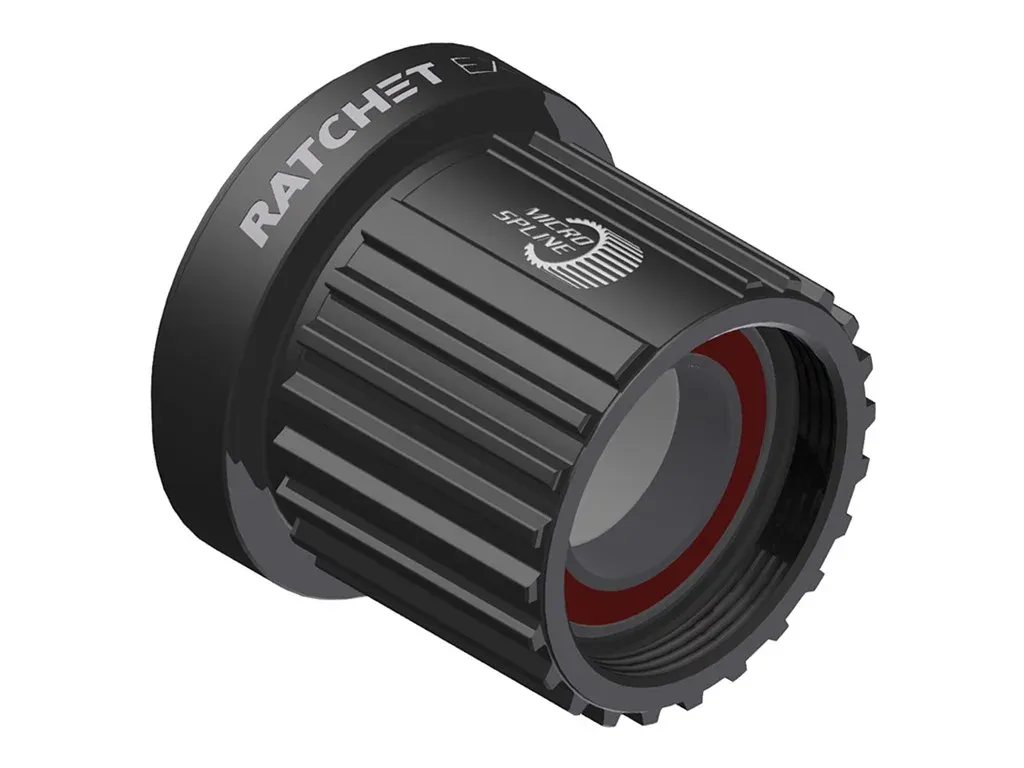

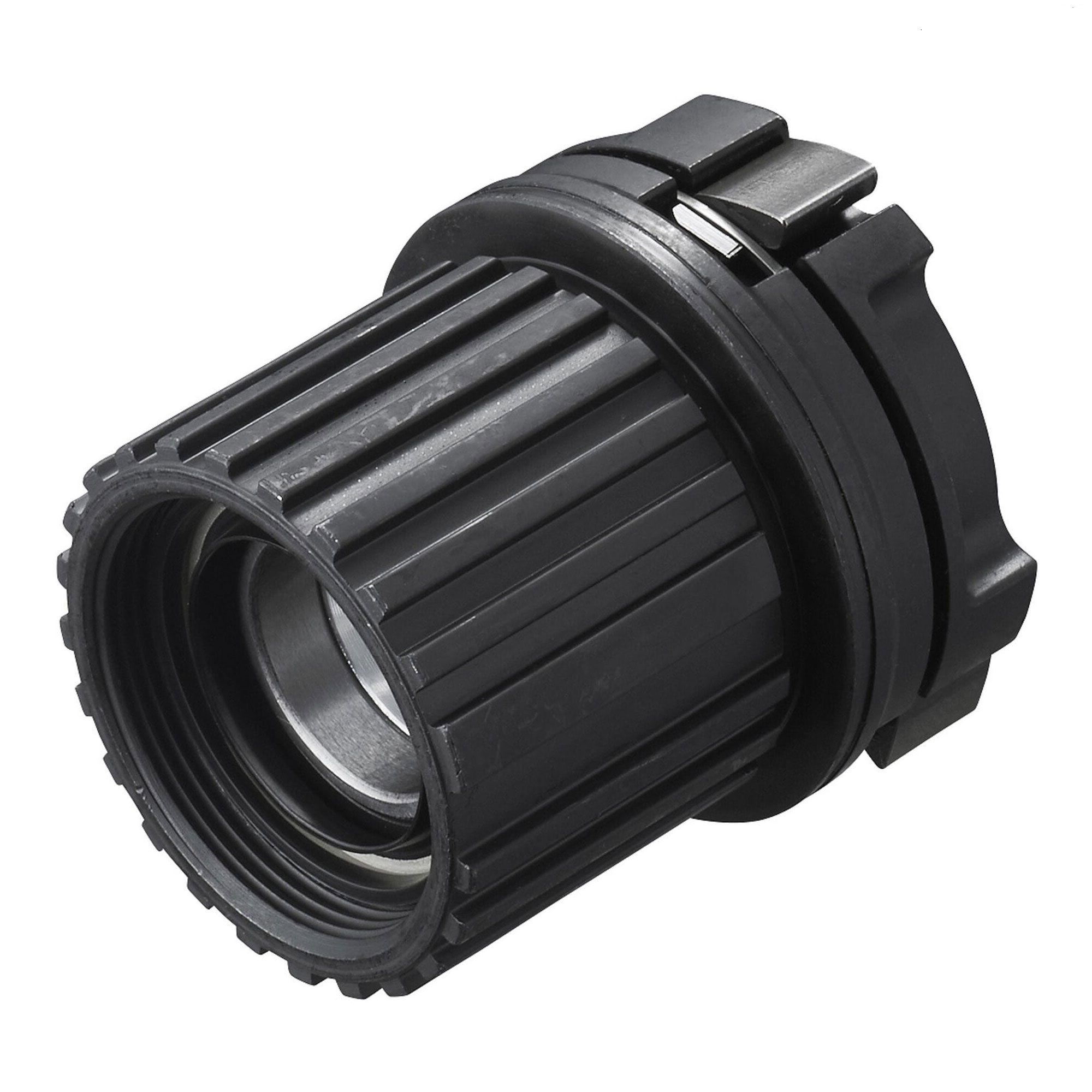

Microspline
Microspline er Shimanos standard for 12-delte MTB-kassetter.
- Passer til: Shimano 12-delt (Deore, SLX, XT, XTR)
- Kjennetegn: Mange små splines (finere enn HG)
- Gir mulighet for 10T minste tannhjul
Typisk bruk: Moderne Shimano terrengsykler
Micro Spline
Andre typer

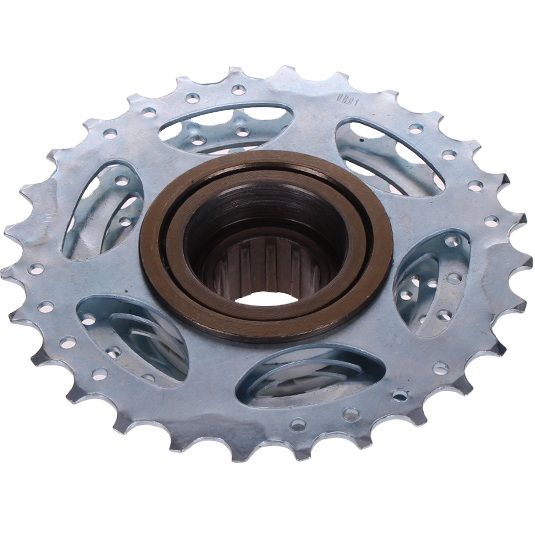

Frikrans (skrukrans) er en eldre type drivverk hvor hele enheten med tannhjul og frimekanisme skrus direkte på navet. I motsetning til moderne kassett- og bossløsninger sitter frimekanismen inne i selve frikransen.
Frikranser er enkle og rimelige, men mindre robuste og vanskeligere å oppgradere. I dag finnes de hovedsakelig på rimeligere sykler og eldre modeller.
Campagnolo bruker sin egen boss-standard som ikke er kompatibel med Shimano HG, SRAM XD eller Microspline. Kassettene har et eget spline-mønster og må derfor brukes med Campagnolo-boss eller kompatible løsninger fra enkelte navprodusenter.
Systemet brukes hovedsakelig på landeveissykler og finnes i 10-, 11-, 12- og nyere 13-delte (Ekar) versjoner. Campagnolo er kjent for presis giring og høy kvalitet.

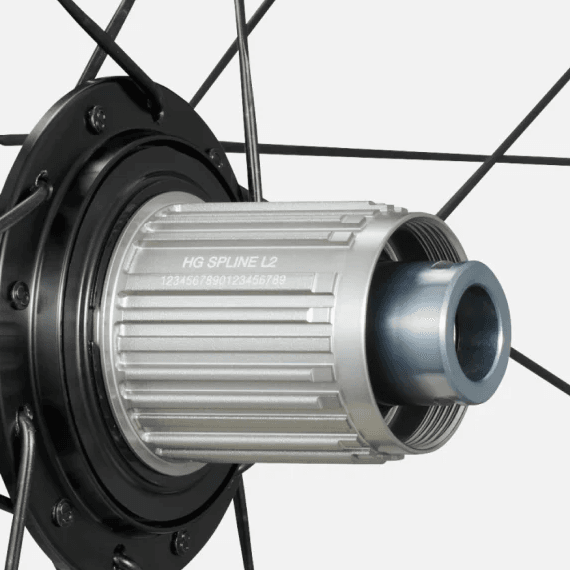

HG Spline L2 er en mindre utbredt boss-standard som brukes på enkelte Shimano Dura-Ace- og GRX-nav. Den ligner Microspline, men er ikke kompatibel med verken Microspline eller vanlig HG. Kontroller alltid hvilken boss navet har før du kjøper kassett.
Frikrans

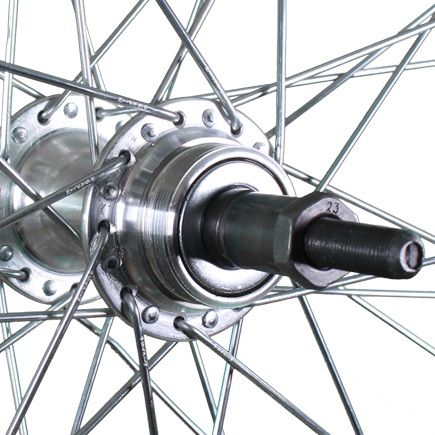

Nav for frikrans

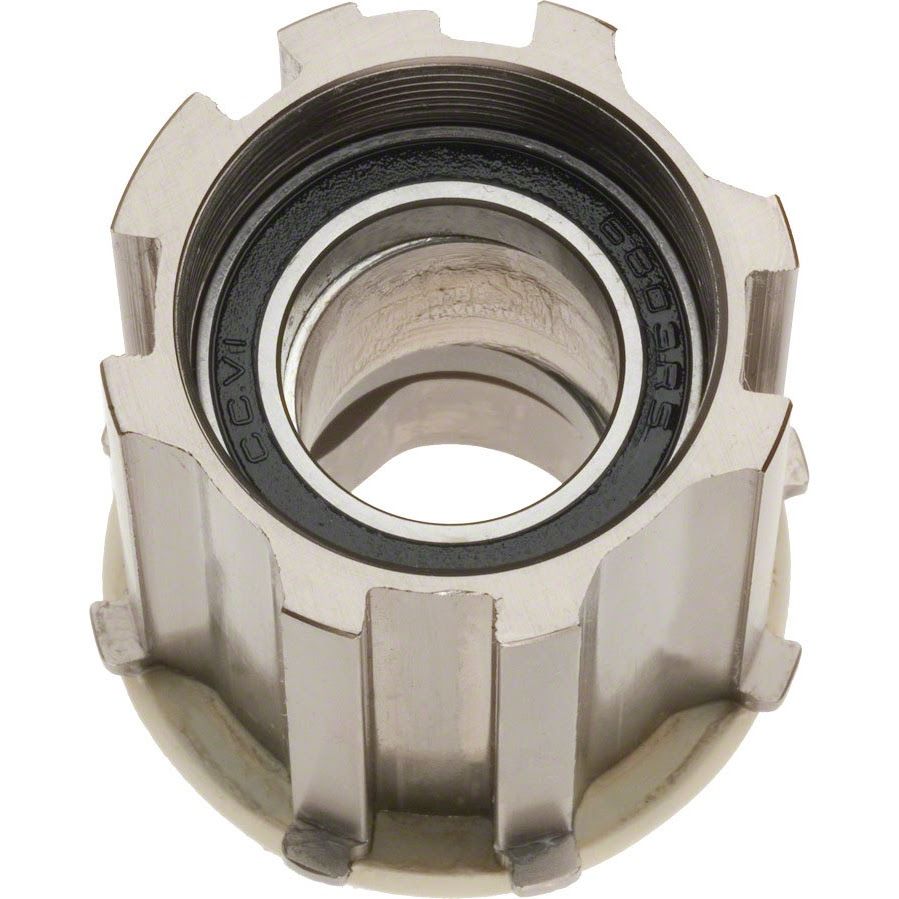

Campagnolo
Oversikt over Shimano nav og kompatibelt boss:
Shimano nav / hjul | Aksel / bredde | Boss-type | Shimano delenummer | Passer til |
|---|---|---|---|---|
FH-M9111 XTR | 12x142 / 12x148 | Micro Spline | Y3G198050 | Shimano 12-delt MTB, 10T minste tannhjul |
FH-MT901-B | 12x148 | Micro Spline | Y3G198050 | Shimano 12-delt MTB, 10T minste tannhjul |
FH-M8110 / FH-M8110-B / FH-M8110-BS XT | 12x142 / 12x148 | Micro Spline | Y3G198050 | Shimano 12-delt MTB, 10T minste tannhjul |
FH-M8130-B XT Super Boost | 12x157 | Micro Spline | Y3G198050 | Shimano 12-delt MTB, 10T minste tannhjul |
FH-M7110 / FH-M7110-B SLX | 12x142 / 12x148 | Micro Spline | Y3G198050 | Shimano 12-delt MTB, 10T minste tannhjul |
FH-M7130-B SLX Super Boost | 12x157 | Micro Spline | Y3G198050 | Shimano 12-delt MTB, 10T minste tannhjul |
FH-MT410 / FH-MT401 / FH-MT510 | 12x142 / 12x148 / Boost-varianter | Micro Spline | Y3HU98020 | Shimano 12-delt MTB, 10T minste tannhjul |
WH-MT601-TL | Boost hjulsett | Micro Spline | Y3HU98020 | Shimano 12-delt MTB, 10T minste tannhjul |
FH-TC500-MS / FH-TC500-MS-B CUES | 12x142 / 12x148 | Micro Spline | Y3JV98030 | Shimano 12-delt MTB / CUES Micro Spline |
FH-TC500-HM / FH-TC500-HM-B CUES | 12x142 / 12x148 | HG | Y3JZ98010 | Shimano HG 8/9/10/11-delt og CUES LINKGLIDE |
FH-TC600-MS / FH-TC600-MS-B CUES | 12x142 / 12x148 | Micro Spline | Y3K298010 | Shimano 12-delt MTB / CUES Micro Spline |
FH-TC600-HM / FH-TC600-HM-B CUES | 12x142 / 12x148 | HG | Y3K398020 | Shimano HG 8/9/10/11-delt og CUES LINKGLIDE |
FH-QC300-HM CUES | 135 QR | HG | Y3KM98020 | Shimano HG 8/9/10/11-delt og CUES LINKGLIDE |
FH-QC400-HM / FH-QC400-HM-B CUES | 135 QR / 141 QR | HG | Y3K198030 | Shimano HG 8/9/10/11-delt og CUES LINKGLIDE |
FH-QB400-HM CUES | Boost / QR-varianter | HG | Y3K198030 | Shimano HG 8/9/10/11-delt og CUES LINKGLIDE |
FH-M8010 / FH-M8010-B XT | 12x142 / 12x148 | HG MTB | Y38V98010 | Shimano HG 8/9/10/11-delt MTB |
FH-M8000 / M785 / M775 / M770 | 135 QR | HG MTB | Y3CZ98040 | Shimano HG 8/9/10/11-delt MTB |
FH-M7010 / FH-M7010-B SLX | 12x142 / 12x148 | HG MTB | Y3TL98040 | Shimano HG 8/9/10/11-delt MTB |
FH-M7000 SLX | 142x12 | HG MTB | Y3D398080 | Shimano HG 8/9/10/11-delt MTB |
FH-M678 / FH-M618 | 142x12 | HG MTB |
| Shimano HG 8/9/10/11-delt MTB |
FH-M6000 / M615 / M5100 / M590 / M595 /M756-A | 135 QR | HG MTB | Y3SW98050 | Shimano HG 8/9/10-delt MTB |
FH-MT400 / MT400B FH-M629 / M665 / M675 / M7000 FH-M615 Deore | 12X148 135 QR 135 QR | HG MTB HG MTB HG MTB | Y3F898030 Y3D398070 Y3SW98050 | Shimano HG 8/9/10-delt MTB Shimano HG 8/9/10-delt MTB Shimano HG 8/9/10-delt MTB |
FH-M525 | 135 QR | HG MTB | Y3SP98070 | Shimano HG 8/9/10-delt |
FH-M475 | 135 QR | HG MTB | Y3SL98030 | Shimano HG 8/9/10-delt |
FH-M4050 | 135 QR | HG MTB | Y31H98050 | Shimano HG 8/9/10-delt |
FH-T4000 / FH-M435 | 135 QR | HG MTB | Y31H98050 | Shimano HG 8/9/10-delt |
FH-TX500 / FH-TX800 | 135 QR / mutteraksel | HG MTB | Y3E698040 | Shimano HG 8/9/10-delt |
FH-TX505 / FH-TY505 | 135 QR | HG MTB 7-delt | Y3F698110 | Shimano HG 7-delt |
FH-MT200 | 135 QR | HG MTB | Y3E698040 | Shimano HG 8/9/10-delt |
FH-RS300 | 130 QR | HG Road 11 | Y3E098050 / Y3E098060 | Shimano road 8/9/10/11-delt |
FH-RS400 / FH-R7000 105 | 130 QR | HG Road 11 | Y31F98080 | Shimano road 8/9/10/11-delt |
FH-RS470 Tiagra / GRX-type | 12x142 | HG Road 11 | Y3G898030 | Shimano road / gravel 8/9/10/11-delt |
FH-RS770 105 / Ultegra-nivå gravel | 12x142 | HG Road 11 | Y3EX98030 | Shimano road / gravel 11-delt |
FH-5800 / FH-6800 / FH-9000 | 130 QR | HG Road 11 | Y31F98070 | Shimano road 8/9/10/11-delt |
FH-R7070 / WH-RS171 | 12x142 | HG Road 11 | Y3G898040 | Shimano road / gravel 11-delt |
FH-R9270 Dura-Ace | 12x142 | HG Spline L2 / Road 12 | Y0ML98040 | Shimano 12-delt road |
Y3G198050
M8130-B
- Shimano Deore XT FH-M8110-BS
- Shimano Deore XT FH-M8110-B
- Shimano SLX FH-M7130-B
- Shimano SLX FH-M7110-B
- Shimano SLX FH-M7110
Y3HU98020
- Shimano FH-MT410-B
- Shimano FH-MT401-B
- Shimano FH-MT401
Y3JV98030
- Shimano CUES FH-QC500-MS-B
- Shimano CUES FH-QC500-MS
- Shimano CUES FH-TC500-MS-B
Y3JZ98010
Shimano CUES FH-TC500-HM-B
Y3K298010
CUES FH-TC600-MS-B
Y3K398020
CUES FH-TC600-HM-B
Y3KM98020
FH-QC300-HM
Y3K198030
FH-QB400-HM, FH-QC400-HM, FH-QC400-HM-B
Y38V98010
M8010, M788
Y3CZ98040
- Shimano Deore XT FH-M8000
- Shimano Deore XT FH-M785
- Shimano Deore XT FH-M775
- Shimano Deore XT FH-T780
Y3TL98040
- Shimano Saint FH-M828
- Shimano Deore XT FH-M788
- Shimano SLX FH-M7010-B
- Shimano SLX FH-M7010
- Shimano ZEE FH-M648
- Shimano Deore FH-M618-B
- Shimano Deore FH-M618
Y3D398080
SLX FH-M7000, SLX FH-M675, FH-M629
Y3SW98050
- Shimano Deore XT FH-M756-A
- Shimano Deore FH-M6000
- Shimano Deore FH-M615
- Shimano Deore FH-M5100
- Shimano Deore FH-M590
Y3D398070
- FH-M629
- FH-M665
- FH-M675
- FH-M7000
Y3SP98070
- FH-M525
Y3SL98030
- FH-M475
- FH-C201
- FH-2200
- RM40-8
Y31H98050
- FH-T4000
- FH-M4050
Y3E698040
- FH-TX500
- FH-MY200
- FH-MT200
Y3F698110
- FH-TX505
- FH-TY505
Y
- FH-M475
- FH-C201
- FH-2200
- RM40-8
Viser treff
Shimano nav / hjul | Aksel / bredde | Boss-type | Shimano delenummer |
|---|---|---|---|
FH-M9111 XTR | 12x142 / 12x148 | Micro Spline | Y3G198050 |
FH-MT901-B | 12x148 | Micro Spline | Y3G198050 |
FH-M8110 / FH-M8110-B / FH-M8110-BS XT | 12x142 / 12x148 | Micro Spline | Y3G198050 |
FH-M8130-B XT Super Boost | 12x157 | Micro Spline | Y3G198050 |
FH-M7110 / FH-M7110-B SLX | 12x142 / 12x148 | Micro Spline | Y3G198050 |
FH-M7130-B SLX Super Boost | 12x157 | Micro Spline | Y3G198050 |
FH-MT410 / FH-MT401 / FH-MT510 | 12x142 / 12x148 / Boost-varianter | Micro Spline | Y3HU98020 |
WH-MT601-TL | Boost hjulsett | Micro Spline | Y3HU98020 |
FH-TC500-MS / FH-TC500-MS-B CUES | 12x142 / 12x148 | Micro Spline | Y3JV98030 |
FH-TC500-HM / FH-TC500-HM-B CUES | 12x142 / 12x148 | HG | Y3JZ98010 |
FH-TC600-MS / FH-TC600-MS-B CUES | 12x142 / 12x148 | Micro Spline | Y3K298010 |
FH-TC600-HM / FH-TC600-HM-B CUES | 12x142 / 12x148 | HG | Y3K398020 |
FH-QC300-HM CUES | 135 QR | HG | Y3KM98020 |
FH-QC400-HM / FH-QC400-HM-B CUES | 135 QR / 141 QR | HG | Y3K198030 |
FH-QB400-HM CUES | Boost / QR-varianter | HG | Y3K198030 |
FH-M8010 / FH-M8010-B XT | 12x142 / 12x148 | HG MTB | Y38V98010 |
FH-M8000 / M785 / M775 / M770 | 135 QR | HG MTB | Y3CZ98040 |
FH-M7010 / FH-M7010-B SLX | 12x142 / 12x148 | HG MTB | Y3TL98040 |
FH-M7000 SLX | 142x12 | HG MTB | Y3D398080 |
FH-M678 / FH-M618 | 142x12 | HG MTB | Y3TL98040 |
FH-M6000 / M615 / M5100 / M590 / M595 / M756-A | 135 QR | HG MTB | Y3SW98050 |
FH-MT400 / FH-MT400-B | 12x148 | HG MTB | Y3F898030 |
FH-M629 / M665 / M675 / M7000 | 135 QR | HG MTB | Y3D398070 |
FH-M615 Deore | 135 QR | HG MTB | Y3SW98050 |
FH-M525 | 135 QR | HG MTB | Y3SP98070 |
FH-M475 | 135 QR | HG MTB | Y3SL98030 |
FH-M4050 | 135 QR | HG MTB | Y31H98050 |
FH-T4000 | 135 QR | HG MTB | Y31H98050 |
FH-TX500 / FH-TX800 | 135 QR / mutteraksel | HG MTB | Y3E698040 |
FH-TX505 / FH-TY505 | 135 QR | HG MTB 7-delt | Y3F698110 |
FH-MT200 | 135 QR | HG MTB | Y3E698040 |
FH-RS300 | 130 QR | HG Road 11 | Y3E098050 / Y3E098060 |
FH-RS400 / FH-R7000 105 | 130 QR | HG Road 11 | Y31F98080 |
FH-RS470 Tiagra / GRX-type | 12x142 | HG Road 11 | Y3G898030 |
FH-RS770 | 12x142 | HG Road 11 | Y3EX98030 |
FH-5800 / FH-6800 / FH-9000 | 130 QR | HG Road 11 | Y31F98070 |
FH-R7070 / WH-RS171 | 12x142 | HG Road 11 | Y3G898040 |
FH-R9270 Dura-Ace | 12x142 | HG Spline L2 / Road 12 | Y0ML98040 |
